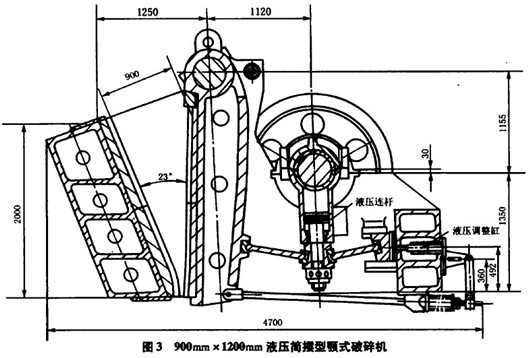

顎式破碎機液壓調節裝置。這種調節裝置利用液壓缸和柱塞來調節排料口寬度，用手動或電動液壓泵向液壓缸供油。圖所示的900mm×1200mm液壓簡擺式破碎機就采用了液壓調節裝置。
調整時，首先放松拉緊彈簧的落幕，打開截止閥（平時是關閉的），啟動液壓泵電動機，向位于機架后部的兩個水平液壓缸充油，柱塞即推動楔鐵往前移動，當移動到所需位置時就關閉截止閥，調整墊片的厚度。
調整完后再打開截止閥，靠破碎機的動顎、推力板和連桿的向后壓力降液壓缸內的油壓回油箱，并將拉緊彈簧重新壓縮到一定的位置后關閉截止閥。
