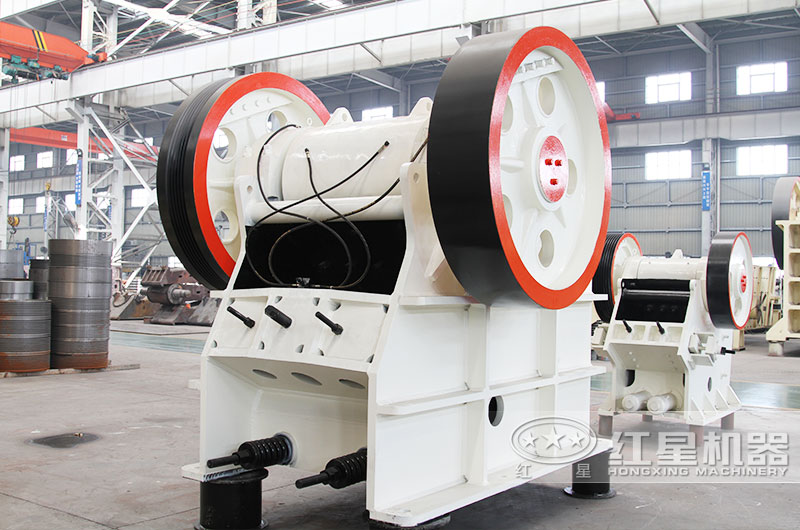

鄂式破碎機設備是常用的礦石破碎機，其動鄂支架需要用有限元分析軟件ANSYS來進行數值模擬。我們通過有限元分析軟件ANSYS對動鄂支架的原結構設計及去掉面板開孔兩種結構形式的強度、剛度計算分析等，可以探討動鄂面板開孔與否對動鄂的強度和剛度的影響。以下就是鄂式破碎機動鄂支架有限元分析：

動鄂支架有限元計算

一、計算所用材料參數。

二、有限元計算模型的建立。按照設計圖紙尺寸在ANSYS環境建立幾何模型，根據動鄂支架的對稱性，為方便計算采用其一半結構為計算模型。

三、載荷施加及約束條件：依據動鄂實際工作時受力特性及關聯部件的有關性能，假定動鄂支架受力面僅為正向壓力。

計算結果分析與討論

通過有限元計算，支架變形不大，整體變形比較均勻，且基本沒有扭曲變形。在較小載荷作用下支架更大效應力約為130MPa，低于其屈服極限，材料處于彈性范圍內；

走訪紅星重工得知，在可能載荷作用下，支架筋板鄰近空洞邊緣的大部分區域材料處于屈服狀態，且局部應力已達到并超過其破壞強度，而其它構件基本都在屈服極限以下，說明本結構在靜態剛度強度上設計基本合理。

通過有限元分析，在應力局部較大區域，如筋板開孔邊緣，適當加厚，避免孔洞邊緣局部應力過大，以提高整體載荷能力。通過對比分析得知?jiǎng)佣趺姘彘_(kāi)孔與否對強度、剛度影響不大，建議開孔，以減小總重。
