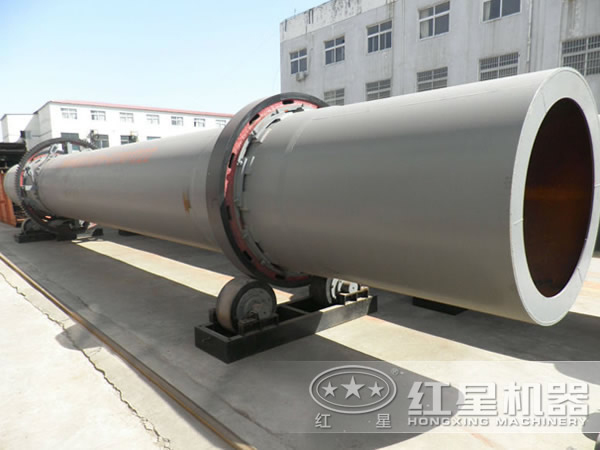

單筒冷卻機：?jiǎn)瓮怖鋮s機適用于冷卻從回轉窯出來的熟料，同時又可將高溫物料攜帶的大量熱能被空氣吸收，使入窯的助燃空氣預熱到高溫度，以強化煅燒，降低熱耗，是回轉窯的一種重要配套設備。

工業冷卻機種類還包括、雙筒冷卻機、篦式冷卻機、熟料冷卻機等。熟料冷卻機是水泥回轉窯的重要配套設備，沒有相應的冷卻機，就不可能有的回轉窯。篦式冷卻機是用一定的壓力空氣以相互垂直的運動方向?qū)Ρ痛采系倪\(yùn)動著的熟料進行聚冷的冷卻設備。

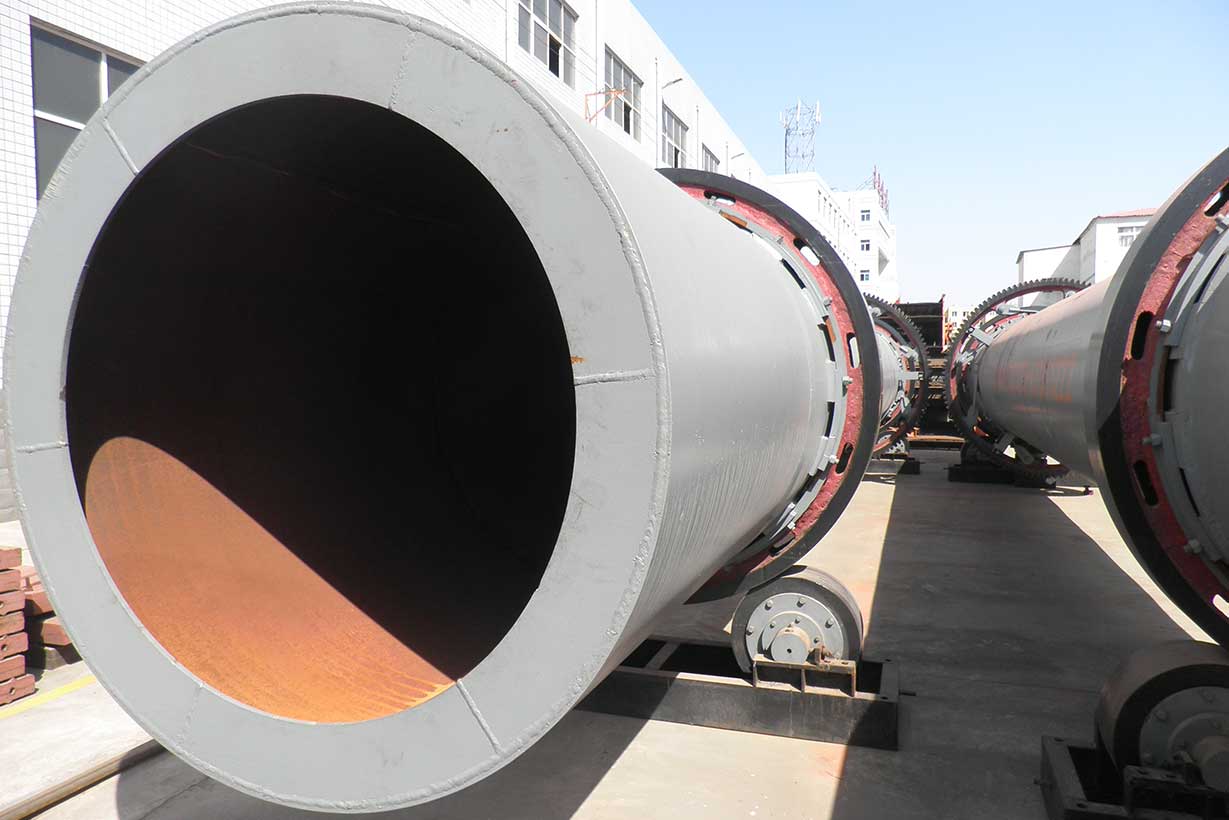

單筒冷卻機成品

冷卻機在水泥生產中的作用

水泥生產過程中，大部分原料要進行破碎，如石灰石、黏土、鐵礦石及煤等。最后由水泥熟料冷卻機將回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨。

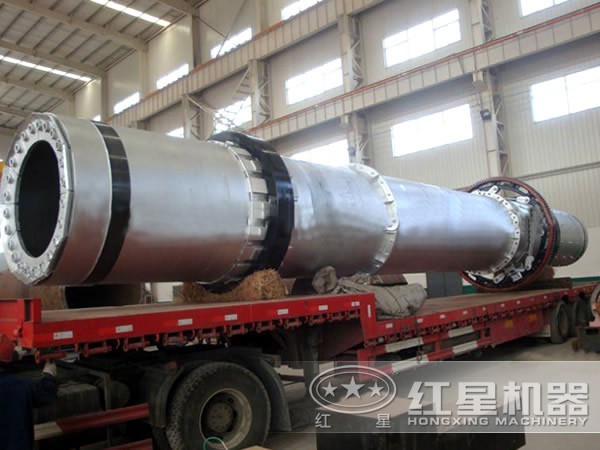

單筒冷卻機發貨圖

性能特點

1、冷卻效率高

該設備可以將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率。

2、提高設備運轉率

該設備冷卻礦物時，提高了熟料的強度和易磨性，徹底消除堆“雪人”及“紅河”現象對篦板的毀壞，提高設備運轉率，適用于日產1000噸及以上熟料生產線。

工作原理

冷卻機主要由一個與水平成5%的斜度、直徑為1.5米長度為12米的回轉筒體構成。內裝有揚料板。筒體在離兩端2.5米的地方借助于托圈支撐在擋托輪裝置上，低端托圈和擋輪滾動接觸，以阻止其筒體軸向滑動。筒體的回轉是借助于固定在離先端托圈1米處筒上的大齒圈，通過一套傳動裝置帶動。熟料在揚料區被多次揚起，并均勻地拋撒，冷卻空氣與熱熟料進行強烈的熱交換。特別是在低溫區，可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗?dǎo)，從而對溫度較低熟料的熱量充分回收。

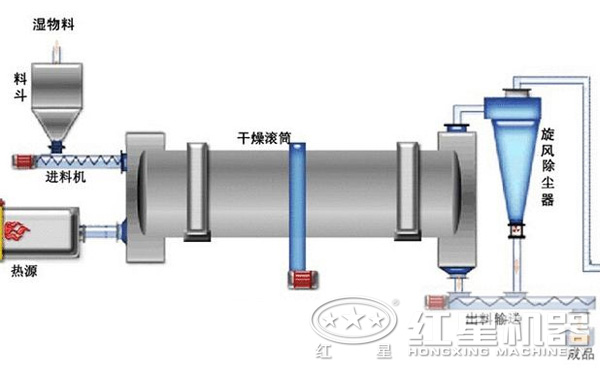

單筒冷卻機作業原理展示

單筒冷卻機是回轉窯生產系統的配置設備，其結構簡單、穩定性能好、運轉可靠，熱交換后的廢氣可引入回轉窯，從而提高整個系統的熱效率。
