筒體容積：9.0-285m3
設備重量：9-135t
適用物料：煤泥、工業污泥等。
60s急速應答 30min答復 24h免費定制方案
煤炭加工的深度和廣度都在快速發展，煤的產量明顯上升，如何提高煤泥的附加值，煤泥的綜合利用已成為迫切需要研究的問題，應運而生的粉煤烘干機行業也得到了迅猛發展。應用粉煤烘干機既有巨大的經濟效益又有良好的社會效益，既保護了環境獲得經濟收益又響應國家節能減排政策。

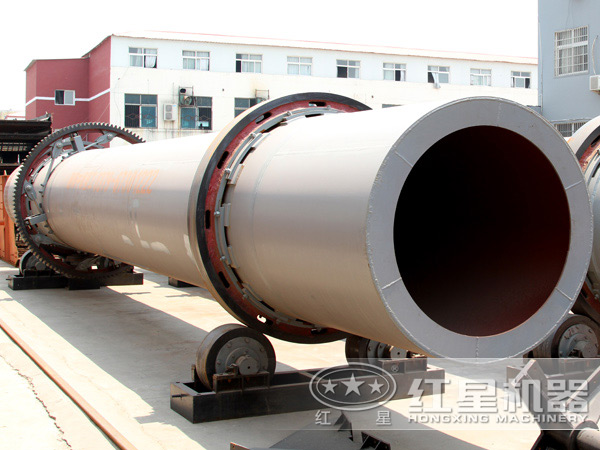

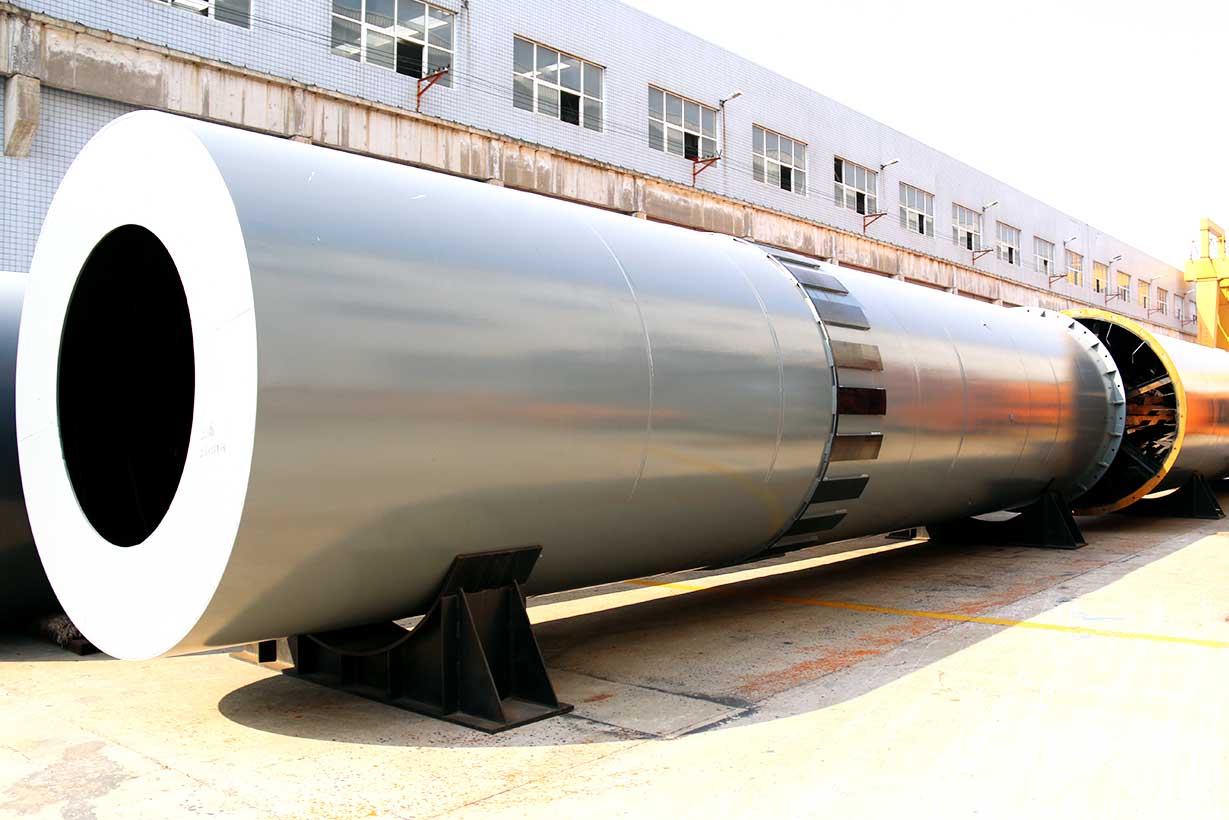

煤粉烘干機
粉煤烘干設備主要由熱源設備(熱風爐)、輸送機、打散裝置(煤泥旋切機)、上料機、進料器、回轉干燥滾筒、傳動機構、卸料器、粉碎機、引風設備、除塵設備和電控系統構成。
煤粉烘干機可用于冶金、建筑等部門中對多種砂石物料進行烘干作業
1、可根據不同的物料性質改變運行參數，使物料在粉煤烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
2、粉煤烘干設備抗過載能力強，處理量大，燃料消耗少，干燥成本少；
3、新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
4、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，粉煤烘干機出口溫度低，熱效率高；
5、設備采用新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對粉煤灰的適應性更強；
6、粉煤烘干機設備采用 “調心式托輪裝置 ”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
7、實現了 “ 零水平推力 ” ，大大減少了擋托輪的磨損，筒體運轉平穩可靠。
粉煤原料通過皮帶輸送機均勻、連續地送入粉煤烘干機內，從烘干機的上端加入，載熱體由烘干機的低端加入，在筒體發生轉動的時候，物料在離心力的作用下向下流動，與載熱體成逆流接觸，進而得到載熱體的熱量，得以烘干，烘干過后的粉煤物料在抄板和熱氣流的作用下，流至筒體另一端排出。
煤粉烘干機作業原理
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
